DEFENSIVE BARRIER

防爆笼结构

焊接钢丝网、土工布内衬、螺旋连接与现场填充共同组成防护单元。

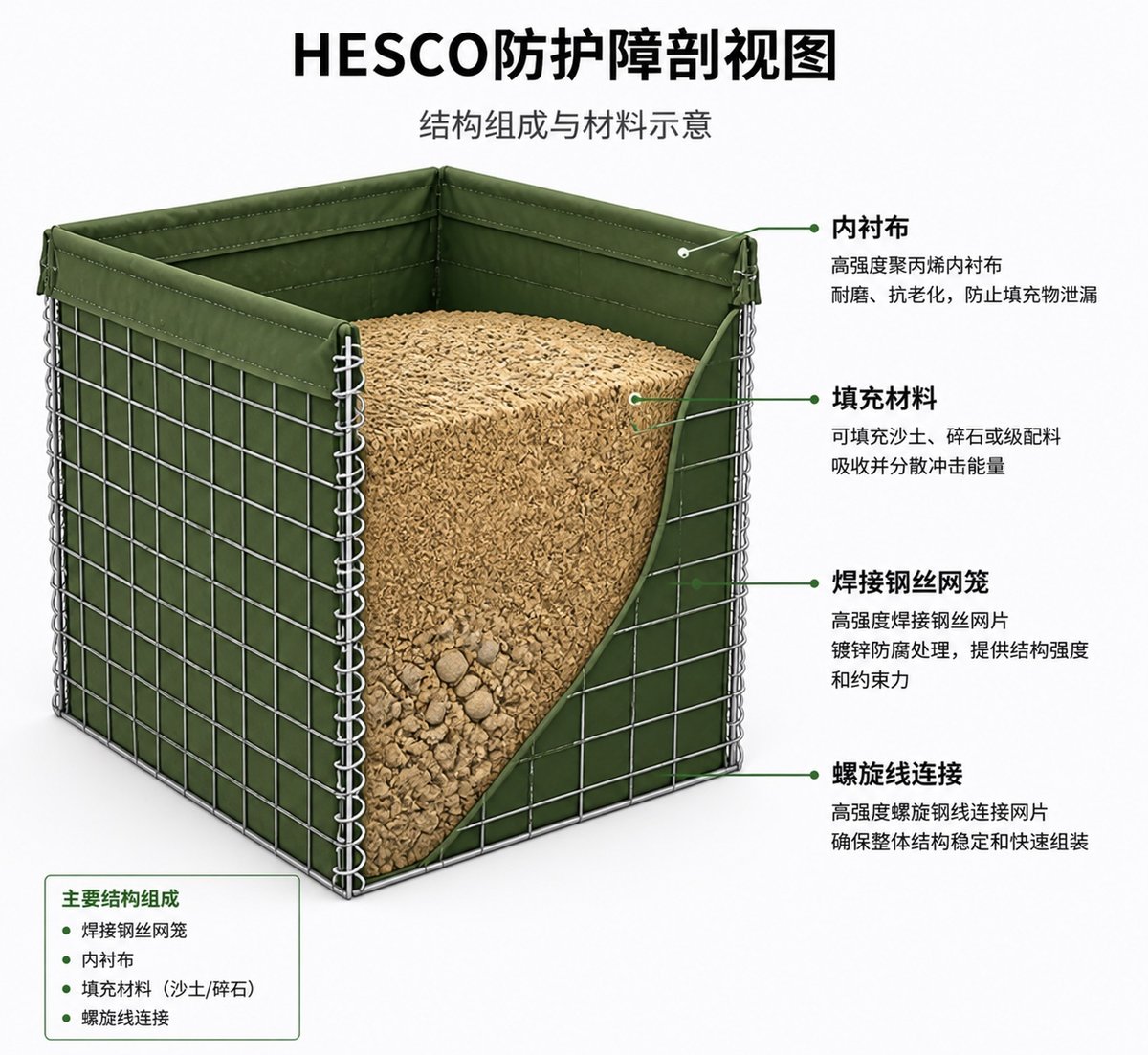

防爆笼由内衬布、填充材料、焊接钢丝网笼和螺旋线连接四部分组成。内衬布防止填充物泄漏，钢丝网笼提供结构强度，螺旋线实现模块间快速连接。

内衬布填充材料焊接钢丝网螺旋连接

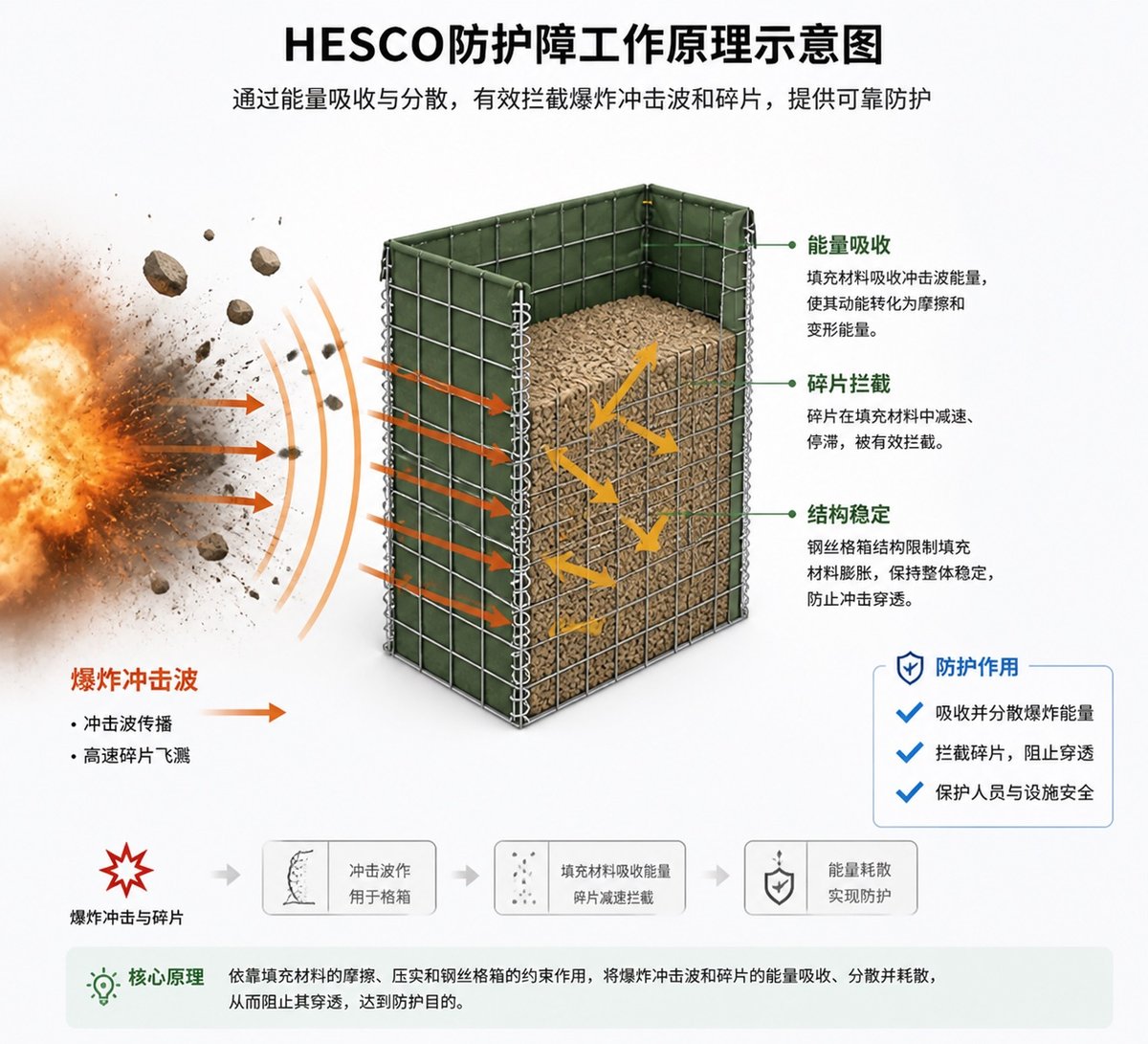

网笼、内衬和现场填充材料共同形成重力式屏障。实际防护表现取决于单元尺寸、连接、填料、基础、布置和作用工况，必须由项目设计与试验依据确认。

填料约束单元连接项目设计

SPECIFICATION

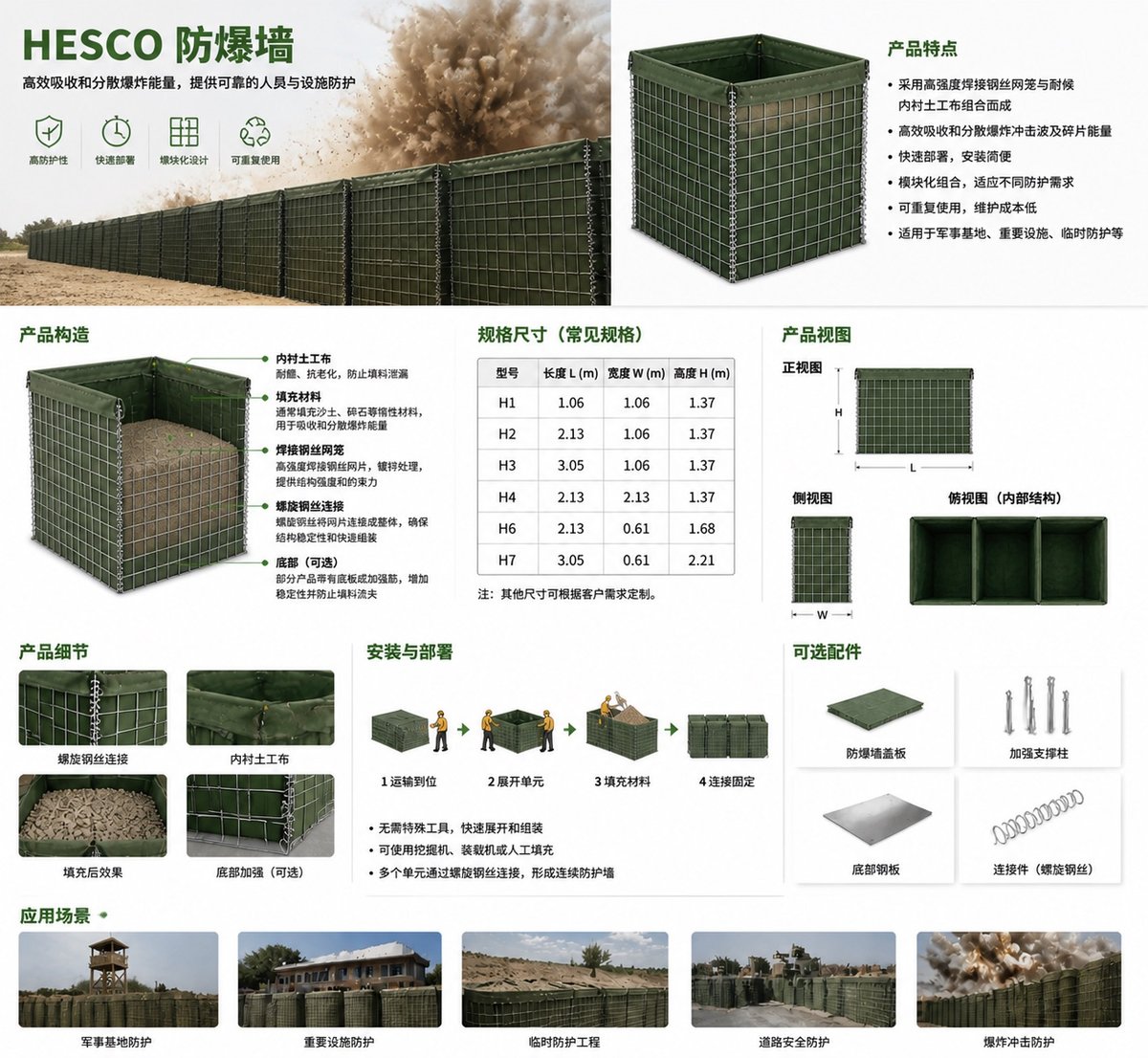

型号、尺寸、网孔、丝径和内衬要求应在生产前按项目图纸确认。

单元长、宽、高，联体数量，网孔、丝径、隔板、盖板、内衬和包装方式应逐项确认。市场型号名称可能存在不同口径，报价和验收应以尺寸表、部件清单及图纸版本为准。

单元尺寸联体数量网孔与丝径内衬要求包装清单

WELDED GABION

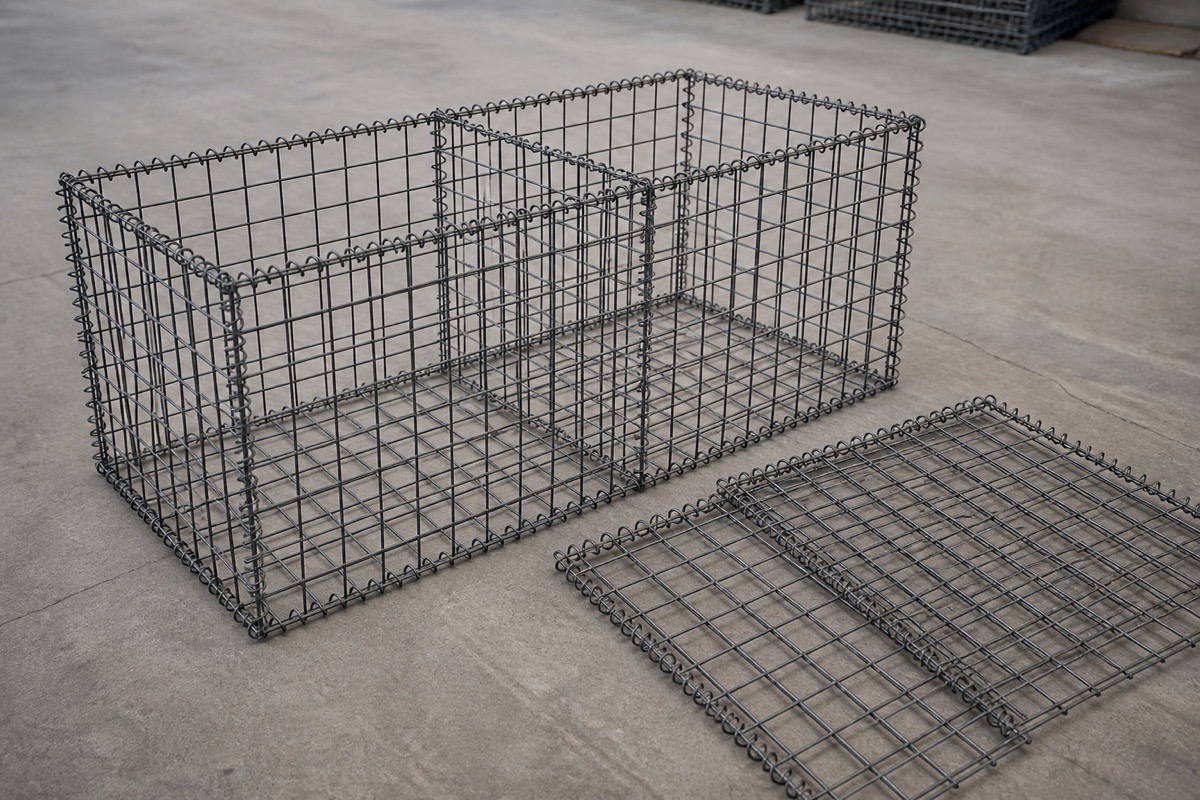

重点查看方孔焊接面板、螺旋连接丝、内部隔板和表面处理。

刚性方孔网片通过螺旋绑丝连接成箱体，内部隔板用于分隔箱格并控制填石后的结构形态。

方孔焊接螺旋连接内部隔板

可根据使用环境选择镀锌或PVC包塑处理。具体丝径、网孔和涂层要求应在生产前确认。

热镀锌PVC包塑规格定制

DOUBLE-TWISTED GABION

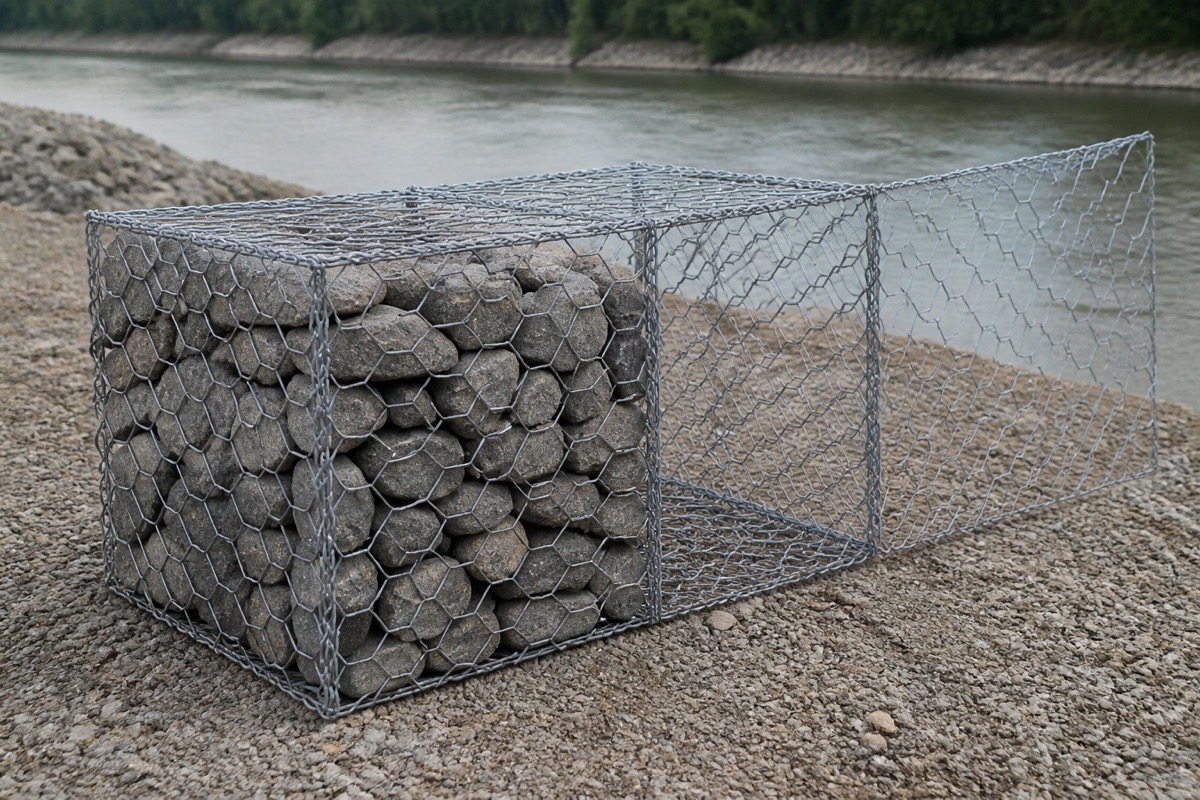

重点查看双绞合六角网孔、加强边丝、绑扎连接和内部隔板。

柔性六角网面通过双绞合节点形成整体，边丝和绑扎丝用于箱体边缘与相邻网片连接。

六角网孔双绞合柔性结构

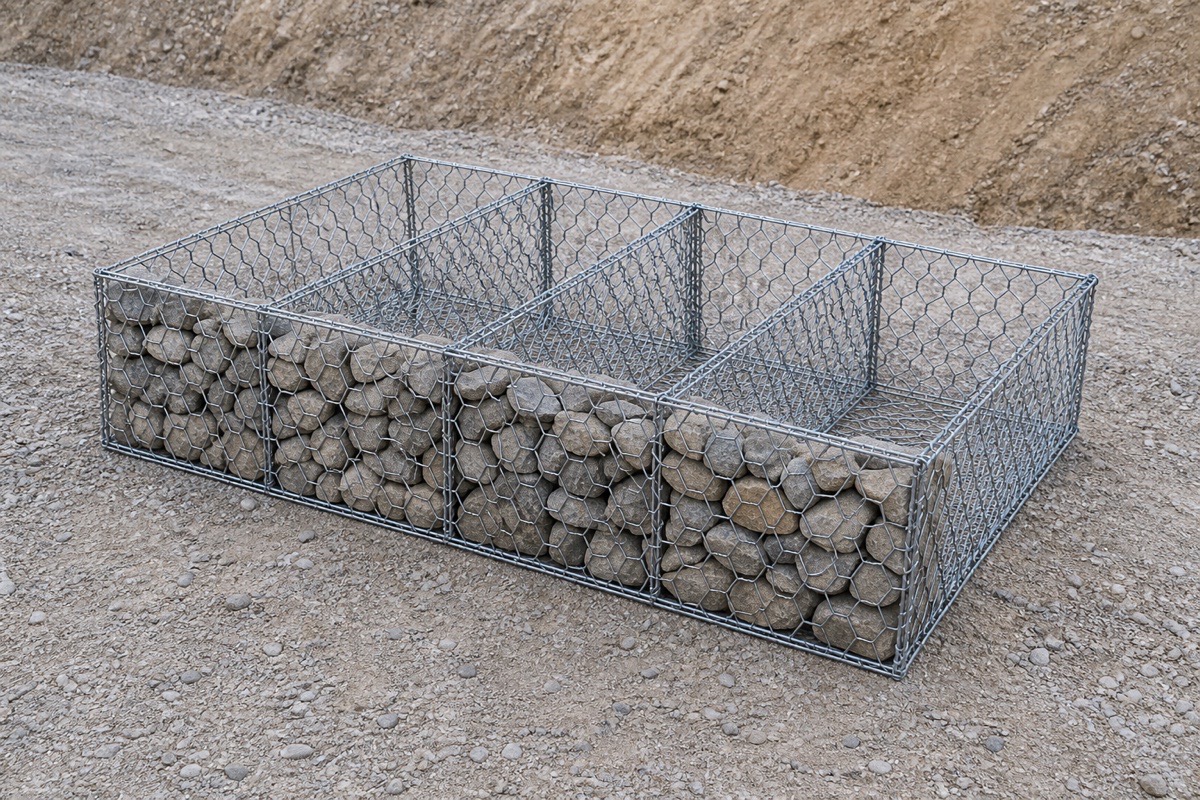

箱体按一定间距设置隔板，边缘使用较粗边丝并配合绑扎，便于填石时保持分格和整体稳定。

内部隔板加强边丝分格填石
